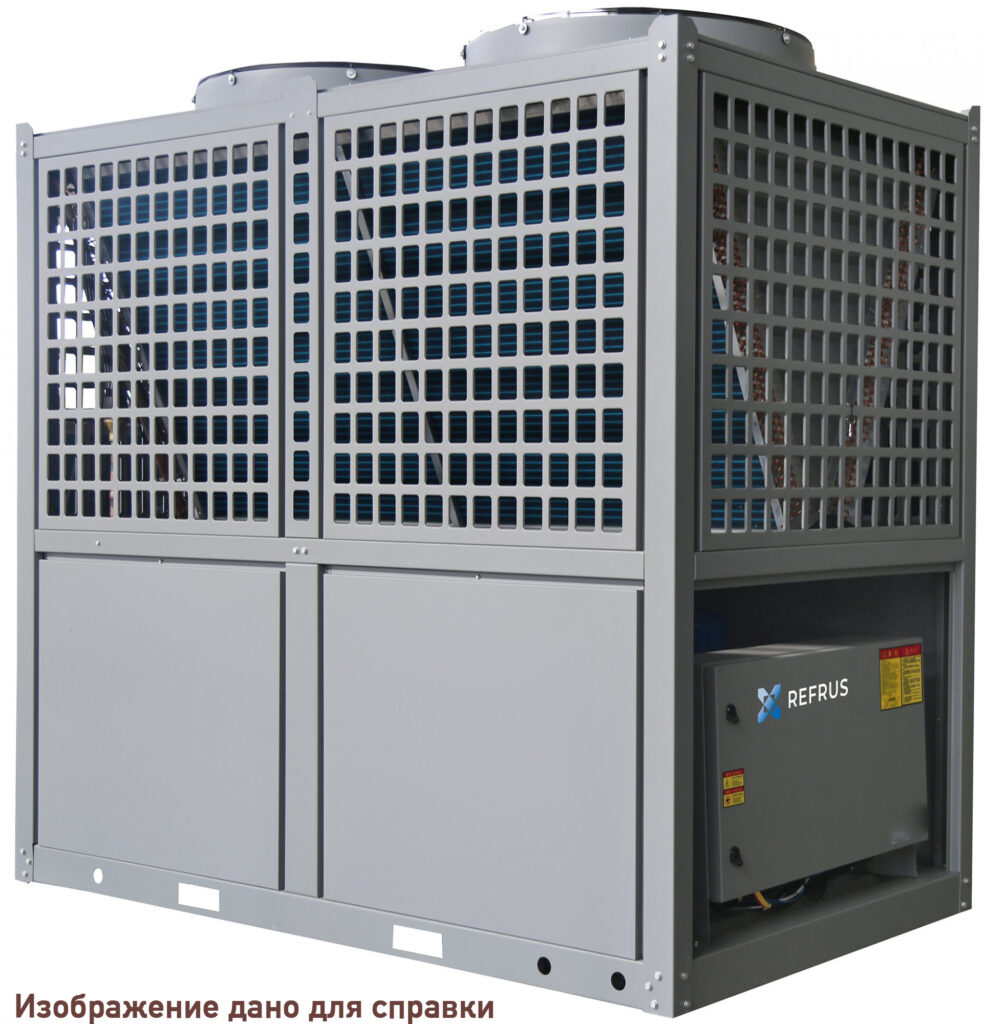

Модульный чиллер с тепловым насосом TGMAR-03255 — 325 кВт

Модульный чиллер с тепловым насосом (воздушное охлаждение конденсатора). Главный модуль может работать независимо или совместно с 15 подчиненными модулями.

Конструктивные особенности

Агрегаты с V-образным теплообменником: панели, каркас и основание изготовлены из оцинкованной стали, покрытой порошковой полиэфирной краской для обеспечения полной защиты от атмосферных воздействий.

Спиральный компрессор

Трехфазный спиральный компрессор со встроенным термопредохранителем, срабатывающим при перегреве, а также подогревателем картера, установленный на резиновых виброгасителях.

Осевые вентиляторы

Осевые вентиляторы с внешним ротором, оснащенные трехфазными двигателями с прямым приводом, низкий уровень шума, 8 полюсов, класс защиты IP54, оснащены защитной решеткой на выходе.

Теплообменники (испаритель и конденсатор)

Испаритель представляет собой высокоэффективный кожухотрубный теплообменник, теплоизолированный на заводе пенорезиной.

Конденсатор изготовлен из бесшовных медных трубок, механически расширенных для соединения с ребрами из алюминия с гидрофильным покрытием жёлтого цвета.

Контур хладагента и гидравлический контур

Контур хладагента оснащен заправочными клапанами, фильтром-осушителем, смотровым стеклом, газожидкостным сепаратором, терморегулирующим вентилем, реле высокого и низкого давления. Чиллер с функцией теплового насоса комплектуется также 4-ходовым клапаном, ресивером жидкости и обратным клапаном.

Гидравлический контур, выполненный из оцинкованной трубы, оснащен патрубком для отвода воды для трубчатого теплообменника и гидравлическими фланцевыми соединителями в двух направлениях, обеспечивающими удобство подключения с обеих сторон агрегатов.

Электрическая панель, управление и автоматика

Электрическая панель включает:

• контактор компрессора,
• контактор двигателя вентилятора,
• автоматический выключатель защиты компрессора,
• автоматический выключатель защиты вентилятора,
• реле последовательности фаз и микропроцессор с функциональным дисплеем (дисплей только для главного блока/компрессорного агрегата)

Автоматическое управление значительно снижает затраты на техническое обслуживание благодаря надежной микропроцессорной системе.

Дополнительные опции

• Лопастной регулятор расхода;
• Металлический фильтр для гидравлического контура;
• Водяной насос;
• Резиновые виброизоляторы для монтажа;
• Функции рекуперации тепла;
• и другие.

Преимущества

• Низкий уровень шума
• Спиральные компрессоры, работающие с R410A
• Расширенные функции управления
• Компактность – подходит для установки в помещении и на открытом воздухе
• Возможность наращивания мощности (при увеличении потребности на объекте)
• Блок с насосом и буферным баком (опционально)

Главный модуль (чиллер) может работать независимо или совместно с 15 подчиненными модулями.

Характеристики

Примечания:

1. Номинальная холодопроизводительность и номинальная потребляемая мощность проверена при номинальном расходе воды, температуре воды на входе +12°C, на выходе +7°C.
2. Номинальная теплопроизводительность проверена при номинальном расходе воды, температуре воды на входе +40°C, на выходе +45°C.
3. Термическое сопротивление отложений на стороне воды: 0.086 м2⋅°C/кВт.
4. Звуковое давление — на расстоянии 1 м в условиях открытого пространства
